Inodes в зависимости от параметра ядра fs_async информация
Обновляется либо синхронно либо ассинхронно по
Отношению к буферному кєшу
Блоки данных In-core блоки (директории, файлы, пайпы, симлинки,
FIFO) записываются на диск после модификации. Блоки данных файлов буферизируются. Физически запись на диск происходит когда выполняется команда sync или системный вызов fsync() или непосредственно после модификации если на файл при открытии установлен флаг O_SYNC.
Информация о группе эта информация сбрасывается на диск после цилиндров выполнения sync (fsync).
Замечание: команда reboot –n перегружает систему без сброса буферов на диск. Эту команду нужно использовать после выполнения проверки и устранения сбоев корневой файлой системы. Остальные файловые системы необходимо проверять только в отмонтированном состоянии.
Менджер логических дисков LVM
Перед появлением HP-UX 10.* управление дисками в сриях HP 800 и HP 700 осуществлялось различным образом. В серии 800 была возможность разбивки диска на жестко определенные партиции, а также управление через LVM. В серии 700 таких возможностей не было, и единственное что можно было использовать – так это использование целого диска для создания файловой системы. С появлением HP-UX 10.* ситуация радикально изменилась, LVM стал доступен на обеих сериях и является рекомендуемым инструментом для работы с файловыми системами. Он представляет собой псевдодрайвер ядра системы эмулирующий логические диски.
Что такое Logical Volumes и в каких случаях их следует использовать ?
Logical Volumes (LV) это набор дисковых участков с одного или более дисков организованных в таком виде, что операционная система видит их как один логический диск. Как и физические дискиони могут быть использованы для поддержки файловых систем, raw областей данных, swap или dump областей. Использование LV оправдано в случаях больших файловых систем которые не умещаются на одном диске и (или) нуждаются в последующем расширении а также в случаях когда необходимо организовать резервирование (зеркалирование) данных или когда к файловой системе предъявляются жесткие требования по производительности.
 |
|||||
 |
 |
||||
|
|
|
(диски)
|
|
|
||||||||||
 |
||||||||||||
 |
||||||||||||
Volume Groups
(пул дисков)
Для использования LVM диски должны быть инициализированны как physical volumes. Physical volumes идентифицируются именами ссответствующих файлов-устройств дисков /dev/dsk/cntndn и /dev/rdsk/cntndn. Затем из одного или нескольких дисков собирается volume group. Один физический диск может принадлежать только к одной volume group. Максимальное число volume group которое может быть в системе определяется параметром maxvgs. Одна volume group может содержать не более 255 физических дисков. Дисковое пространство из volume group распределяется между одной или несколькими logical volumes. Дисковое пространство из logical volumes может быть использовано для создания файловой системы, под swap или dump области. LVM разбивает каждый диск на набор адресуемых блоков называемых physical extents. Их размер определяется во время создания volume group и одинаков для всех дисков входящих в volumes group. Размер physical extents варьируется от 1 до 256 Мб, по умолчанию он равен 4Мб. Базовым блоком для адресации logical volumes является logical extent, он напрямую отображается в physical extents. В HP-UX команды показывающие эти отображения имеют названия pvdisplay и lvdisplay:
# pvdisplay /dev/dsk/c0t5d0
--- Physical volumes ---
PV Name /dev/dsk/c0t5d0
VG Name /dev/vg00
PV Status available
Allocatable yes
VGDA 2
Cur LV 9
PE Size (Mbytes) 4
Total PE 511
Free PE 81
Allocated PE 430
Stale PE 0
IO Timeout (Seconds) default
# lvdisplay /dev/vg00/lvol1
--- Logical volumes ---
LV Name /dev/vg00/lvol1
VG Name /dev/vg00
LV Permission read/write
LV Status available/syncd
Mirror copies 0
Consistency Recovery MWC
Schedule parallel
LV Size (Mbytes) 48
Current LE 12
Allocated PE 12
Stripes 0
Stripe Size (Kbytes) 0
Bad block off
Allocation strict/contiguous
Если logical volumes используется для корневой (root) файловой системы, первичной swap области или dump области, physical extents должны распределяться методом contiguous. Это означает что между они должны следовать непрерывно на одном физическом диске и между ними не должно возникать прпомежутков. Другие logical volumes использующиеся для некорневых файловых систем могут не следовать этому ограничению.

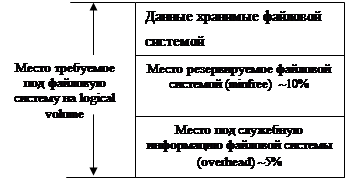

Для определения требуемого объема logical volume необходимого для создания файловой системы можно использовать следующую диаграмму:
Управление Logical Volumes (LV)
Системная утилита SAM позволяет выполнять большинство но не все операции над LV. К тем задачам с которыми она справляется можно отнести:
· Создание и удаление volume groups.
· Добавление и удаление дисков из volume groups.
· Создание, удаление и модификация logical volumes.
· Создание и увеличение обьема файловых систем находящихся на logical volumes.
· Cоздание и модификация swap и dump logical volumes.
Для этого, после запуска SAM нужно войти в раздел “Disks and file systems” а затем в один из нужных подразделов. Все дальнейшие действия выполняются с использованием графической оболочки и являются интуитивно понятными. Все тоже самое можно выполнить используя команды HP-UX.
Создание physical volume (PV).
pvcreate /dev/rdsk/c0t6d0
Все данные имеющиеся на этом диске будут потерены, в качестве аргумента программы pvcreate необходимо использовать символьный (raw) файл-устройство диска. Послк инициализации, данный диск можно рассматривать как physical volume.
Помещение PV в одну из volume groups (VG)
Если необходимо создать новую VG, то в самом начале нужно сделать директорию для файлов-устройств отвечающих за данную VG:
mkdir /dev/vgnn
cd /dev/vgnn
Затем нужно создать необходимые файлы устройств:
mknod /dev/vgnn/group c 64 0xNN0000
В качестве старшего номера устройства всегда нужно использовать 64, 0xNN0000 является младшим номером устройств и NN представляет собой уникальный среди всех VG номер. Теперь можно приступать к созданию VG:
vgcreate /dev/vgnn /dev/dsk/c0t6d0 …
Вторым (третьим, четвертым …) аргументом этой команды должен быть файл-устройство блочного типа соответствующего physical volume который не является членом какойто из существующих VG.
Создание Logical Volume.
lvcreate /dev/vgNN
После чего появится блочные и символьные файлы устройств /dev/vgNN/lvoln и /dev/vgNN/rlvoln. LVM сам выберет подходящий номер n. Для создания LV с именем отличным от того что создается по умолчанию нужно воспользоваться опцией –n. Данный LV будет иметь нулевой размер, в дальнейшем его можно увеличить. Также указав опцию –L можно создать LV заранее необходимого размера (в Мб), при этом реальный размер LV будет округлен в большую сторону и кратен целому количеству physical extents.
Задачи котоые можно выполнить только с использованием комманд HP-UX
К ним можно отнести:
· Расширение LV за счет определенного диска
· Создание корневой (root) VG и корневого LV
· Резервное копирование и восстановление конфигурации VG
· Перемещение данных с одного LVM диска на другой
· Уменьшение размера LV
Расширение LV за счет определенного диска
Допустим имеется необходимость создать LV на 120Мб, причем первые 60 Мб необходимо взять с одного диска а оставшиеся 60 с другого. Так поступают часто в случаях когда необходимо повысить производительность файловой системы за счет паралельного использования нескольких дисков. Вначале создаем LV нулевого размера:
lvcreate –n lvol11 /dev/vg00
затем выполняем необходимые расширение ее обьема за счет определенных дисков:
lvextend –L 60 /dev/vg00/lvol11 /dev/dsk/c0t5d0
lvextend –L 60 /dev/vg00/lvol11 /dev/dsk/c0t6d0
Создание корневой VG и корневого LV
Корневой VG это VG который используется системой при загрузке. На нем размещается LV содержащий корневую файловую систему, первичный swap и dump области. Ниже приводятся этапы последовательного создания корневого VG. Во-первых создается PV на котором размещается LIF раздел в котором находятся загрузочные утилиты. Для этого в команде pvcreate используется опция -B:
pvcreate -B /dev/rdsk/c0t6d0
Создаем корневой LV:
vgcreate /dev/vgroot /dev/dsk/c0t6d0
Помещаем загрузочные утилиты в LIF область VG:
mkboot /dev/rdsk/c0t6d0
Записываем в LIF область AUTO файл:
mkboot –a “hpux (;0)/stand/vmunix” /dev/rdsk/c0t6d0
После выполнения всех этих действий корневая VG готова к созданию на ней LV. Корневой LV должен быть самым первым в этой VG, и следовать сразу за boot областью. Это значит что он должен начинаться с нулевого physical extent. Теперь можно переходить к созданию корневого LV, при его создании нужно включить опцию “смежный LV” (-C) и запретить перемещение bad блоков (-r):
lvcreate –C y –r n –n root /dev/vgroot
lvextend –L 160 /dev/vgroot/root /dev/dsk/c0t6d0
В конеце необходимо пометить сосзданный LV как корневой:
lvlnboot –r /dev/vgroot/root
Резервное копирование и свосстановление конфигурации Volume Groups
Для создания резервной копии конфигурации VG нужно воспользоваться командой vgcfgbackup. Пежде чем выполнять эту команду нужно убедится что все LV в данной VG находятся в состоянии available/syncd (для этого можно воспользоваться командой vgdisplay –v). По умолчанию команда vgcfgbackup сохраняет конфигурационый файл VG под именем /etc/lvmconf/volume_group_name.conf. Это имя можно переопределить задав опцию –f.
Восстановление конфигурации выполняется командой vgcfgrestore. Перед этим необходимо предварительно деактивировать данную VG командой vgchange. Например:
vgchange –a n /dev/vg01
vgcfgrestore –n /dev/vg01 /dev/rdsk/c0t6d0
Выполнение этих команд приведет к восстновлению информации о VG vg01 из файла /etc/lvmconf/vg01.conf . Затем необходимо активировать данную VG:
vgchange –a y /dev/vg01
Перемещение и переконфигурирование дисков
В жизни могут возникнуть ситуации при которых необходимо:
· Переместить диск входящий в состав VG на другое положение в пределах системы.
· Переместить целую VG с одной системы на другую.
Файл /etc/lvmtab содержит информацию о отображении LVM дисков на соответствующие VG. При любых изменениях связанных с дисками и VG в системе этот файл изменяется, однако это не текстовый файл и напрямую его редактировать нельзя. Вместо этого нужно пользоваться программами vgexport и vgimport.
Перемещение диска в системе.
Для перемещения диска в системе на новое место необходимо выполнить следующее:
· Создать резервную копию конфигурации VG в которую входит диск и данных хранящихся на диске
· Деактивировать VG в состав которой входит диск:
vgchange –a n /dev/vgxxx
· Удалить запись ассоциированную с этим диском из /etc/lmvtab а также файлы устройств из каталога /dev/vgxxx
vgexport /dev/vgxxx
· Создать заново VG, и добавить запись в /etc/lvmtab
mkdir /dev/vgxxx
mknod /dev/vgxxx/lvolN c 64 0x010000
vgimport /dev/vgxxx /dev/dsk/cntndn
· Активировать вньовь ипортированную VG
vgchange –a y /dev/vgxxx
· Создать резервную копию конфигурации VG
